基本功能

• 数字基带板能够实时调制并产生2路1.44GHz带宽的OFDM信号；

• 数字基带板能够接收并实时解调2路1.44GHz带宽的OFDM信号；

• 数字基带板可处理2路6Gbps速率比特级业务数据的收发；

• 中频载波聚合板能够将2路1.44GHz带宽的OFDM信号聚合为1路2.88GHz有效带宽的OFDM信号（中间留有保护带）；

• 中频载波拆解板能够将1路2.88GHz有效带宽的OFDM信号拆解为2路1.44GHz带宽的OFDM信号。

辅助功能

• OFDM数字基带信号处理器满足WiFi 802.11ac Non-HT物理层帧格式，具有标准规定的接收机解调步骤，包括：信号检测、定时同步、载波同步、信道估计、信道均衡、剩余相位跟踪、解调、解扰等。

• 具备基本的上位机界面，能够实时显示当前速率、信噪比、调制阶数、误码率、星座图等信道状态信息。

• 具备基于UDP的业务数据接口。

OFDM基带指标

• 瞬时带宽≥1.44GHz

• 实时处理二进制码元速率≥5.2Gbps

• 实时处理有效比特速率（计算组帧、CP、编码等开销）≥3Gbps

系统发射机总体结构图

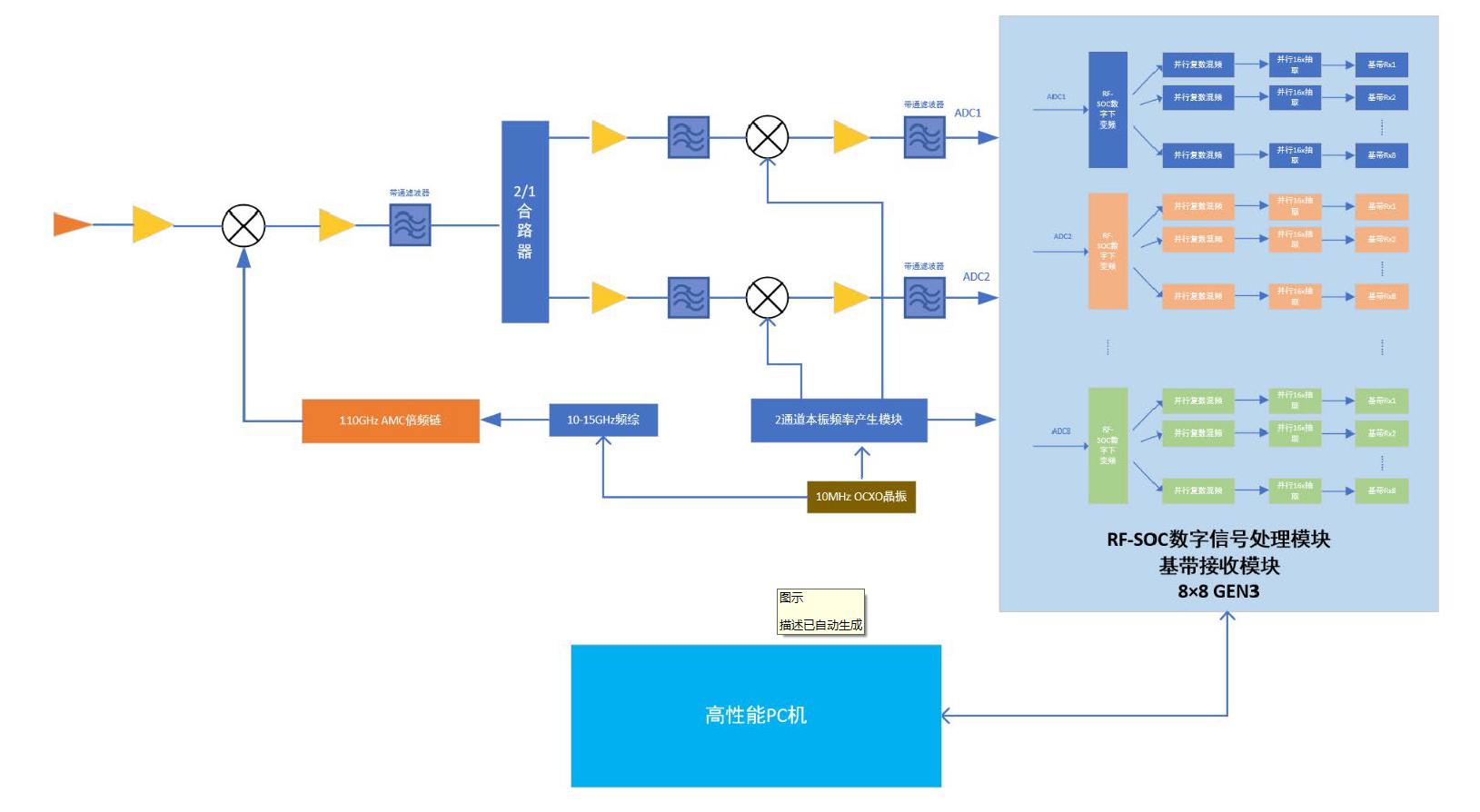

系统接收机总体结构图

空口调制解调测试结果

1.44GHz带宽信道1

1.44GHz带宽信道2
